Разъемы для соединения аудио / видео техники

30-контактный кабель USB

30-pin-to-USB - это соединительный кабель Apple®, который обеспечивает зарядку и синхронизацию данных для ранних моделей iPod®, iPhone® и iPad®. Он оснащен проприетарной штепсельной вилкой на одном конце и USB-штекером типа А на другом конце. 30-контактный кабель был заменен на кабель Lightning ™-USB для большинства устройств Apple.

Винтовые клеммы для подключения акустики

Винтовые клеммы - это тип кабельного терминала, который можно найти на колонках, ресиверах и усилителях. Они допускают использование оголенного провода динамика и четырех различных типов разъемов: штыревых разъемов, разъемов типа «лопатка», штекеров «банан» и двойных штекеров для бананов.

75-омный коаксиальный кабель

75-омный коаксиальный кабель используется для высокоскоростной передачи данных и аудио / видеосигналов. Наиболее широко используемый тип называется RG-6. Обычно для коаксиального кабеля используются телевизионные антенны, кабельные коробки, модемы и спутниковые ресиверы. Массовый коаксиальный кабель может быть оборван с помощью соединений RCA, F-типа или BNC с использованием компрессионного инструмента.

Вход антенны АМ

Многие тюнеры и ресиверы используют внешнюю антенну для приема радиоприемника AM. Как правило, имеется два входа для подключения, один из которых помечен как AM, а другой - с обозначенной землей. Большинство петлевых антенн имеют взаимозаменяемые оголенные провода, которые можно использовать для любого входа.

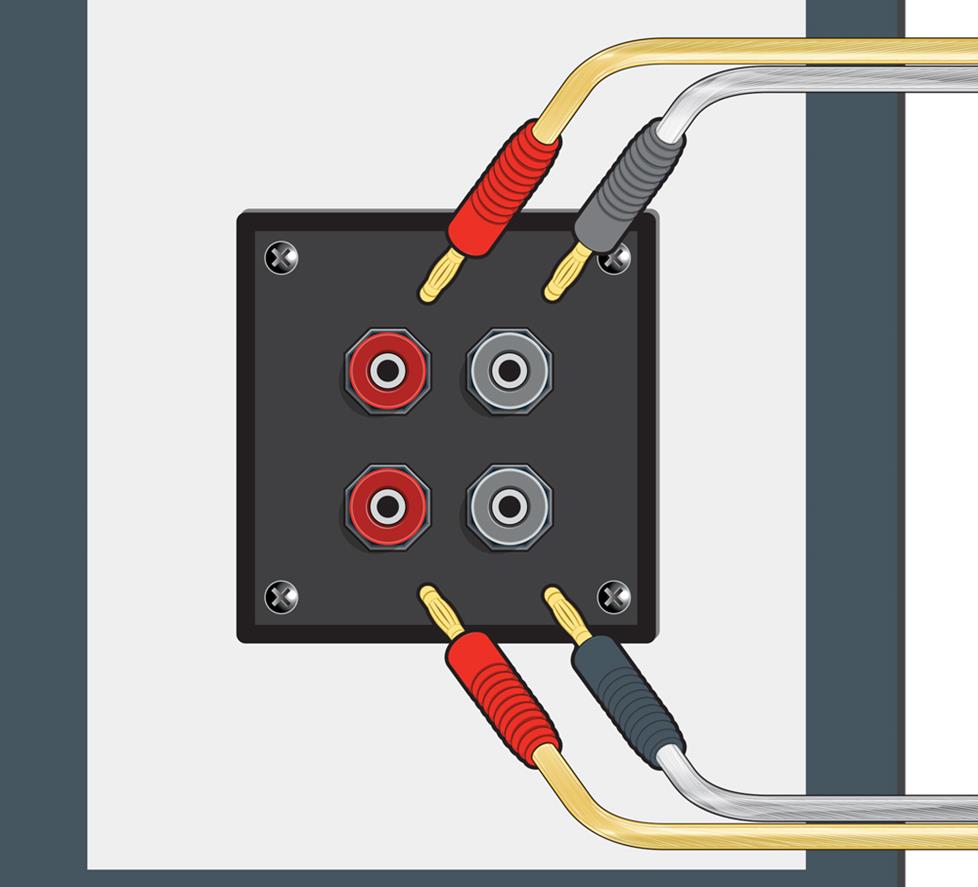

Би-ампинг

Bi-amping - это метод подключения динамиков, который использует два канала усиления для питания одной колонки. Для работы двухканального усилителя каждый динамик должен иметь два набора входных клемм. Эта возможность имеется на некоторых напольных и полочных колонках.

Би-ампинг удваивает мощность, которую получает колонка. Он может повысить звуковую производительность за счет раздельного управления низкими и высокими частотами. Функция Би-ампинг является опцией на ресиверах, у которых есть назначаемые каналы усиления, такие как AV-ресиверы домашнего кинотеатра. Подробнее о би-ампинге читайте здесь.

Коаксиальный цифровой кабель

Коаксиальный цифровой кабель передает цифровой звуковой сигнал между двумя устройствами. Он обычно используется с ресиверами домашнего кинотеатра, устройствами потоковой передачи музыки и проигрывателями дисков. Коаксиальные цифровые кабели выглядят практически идентичными одиночным аналоговым RCA-кабелям. Но они специально разработаны для работы с широкой полосой пропускания цифровых сигналов. Для передачи всего цифрового сигнала используется один кабель. Коаксиальные цифровые порты обычно оранжевые.

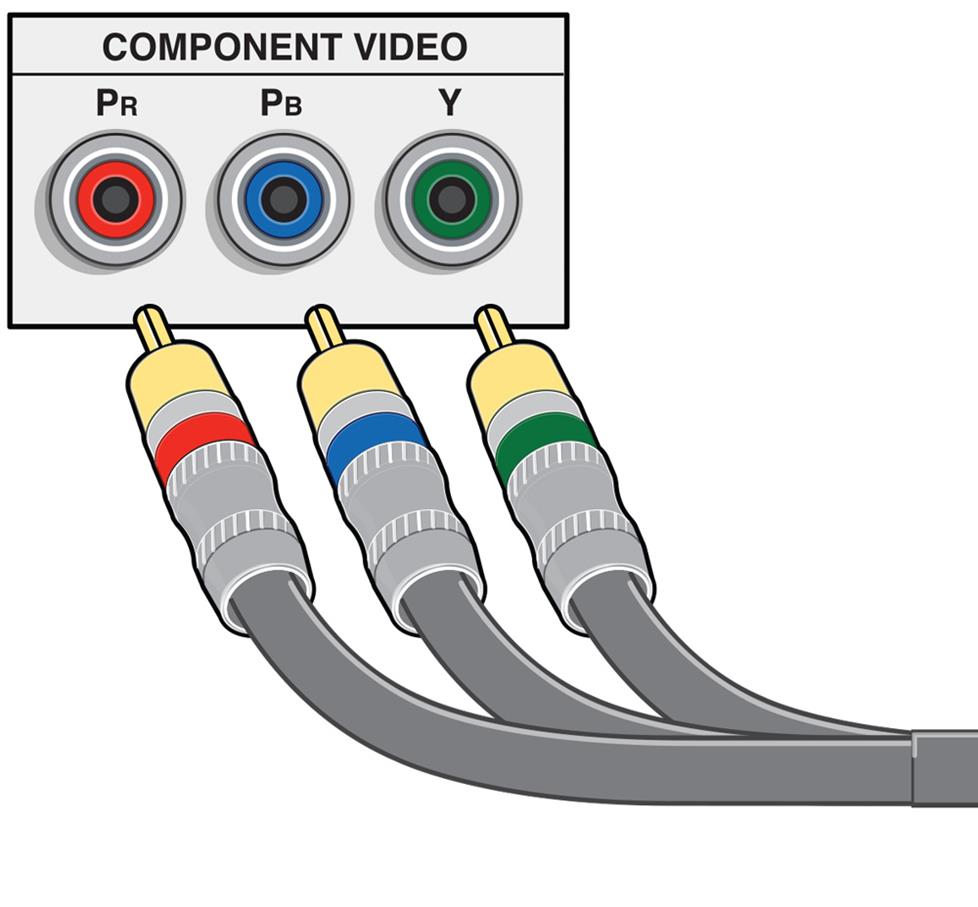

Кабель компонентного видео

Кабель компонентного видео передает высококачественную аналоговую видеоинформацию. Он используется с DVD-плеерами, телевизорами и более старыми игровыми консолями. Это 3-х канальное соединение позволяет обрабатывать отдельно цветовые (цветность) и яркостные (яркость) участки видеосигнала. Кабели компонентного видео имеют красный, зеленый и синий кабельные RCA-разъемы на каждом конце. Компонентное видео было заменено на HDMI в качестве предпочтительного метода подключения для видео высокой четкости.

Композитный видеокабель

Кабель композитного видео передает аналоговый видеосигнал стандартного разрешения. Он объединяет цвета и яркость частей видеосигнала вместе в одном кабеле. Композитные видео порты обычно находятся на A / V-компонентах, таких как DVD-плееры, видеомагнитофоны и телевизоры. Они имеют желтый RCA разъем на каждом конце. Они обычно сгруппированы с красными и белыми стерео аудио портами для полного аудио / видео сигнала.

DisplayPort

DisplayPort - это цифровое соединение, используемое с компьютерами, мониторами и дисплеями HD. Он может передавать аудио, видео и другие высокоскоростные данные. Подключение DisplayPort может быть преобразовано в HDMI с помощью внешнего адаптера.

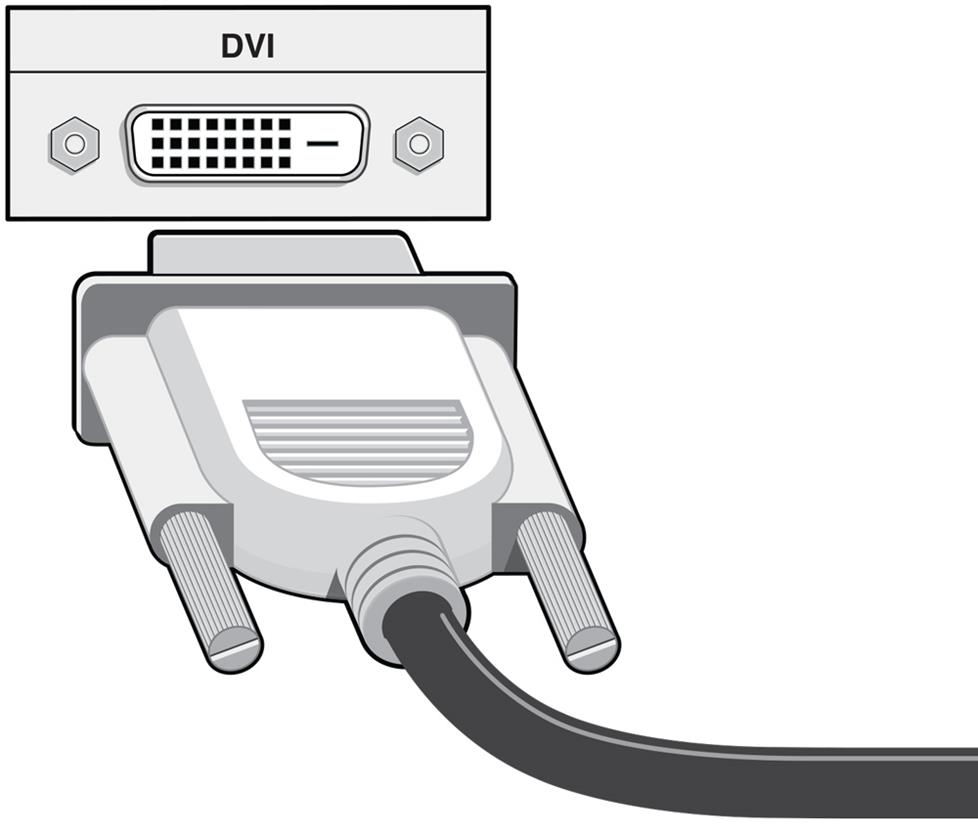

DVI (цифровой видео интерфейс)

DVI - это многоконтактное соединение, используемое для передачи цифровых видеосигналов. Его можно найти на некоторых телевизорах, компьютерах и мониторах. Существуют различные типы подключений DVI.
DVI-D - это тип соединения, используется на некоторых домашних видеоустройствах. Он несет цифровые сигналы.
DVI-I используется с некоторыми компьютерными видеокартами и может передавать как цифровые, так и аналоговые видеосигналы. Соединения DVI могут быть преобразованы в HDMI с помощью адаптера. Это обеспечивает дополнительную гибкость при совместном использовании старого и нового оборудования.

Сетевой Ethernet кабель

Кабели Ethernet используются для подключения устройств для высокоскоростного доступа к сети. Порты Ethernet-соединения находятся на компьютерах, смарт-телевизорах, игровых консолях и интернет-плеерах. Кабель Ethernet можно купить оптом для произвольных прогонов длины. Разъемы RJ-45 и инструмент сжатия используются для обжима разъемов. Имеются также кабели с фиксированной длиной, которые продаются с установленными разъемами.
Кабели Ethernet обозначаются своей категорией (CAT для краткости). Доступно множество версий. CAT-5e (e для улучшенных) и CAT-6 - наиболее распространенные типы, используемые сегодня. Когда-то революционный CAT-5, почти устарел в сегодняшнем быстро меняющемся мире. CAT-5 способен передавать скорость до 100 мегабит в секунду. CAT-5e работает в десять раз быстрее, со скоростью до 1000 Мбит / с (Gigabit). Провод CAT-6 на сегодняшний день является наиболее продвинутым, со скоростью до 10 Гбит / с.

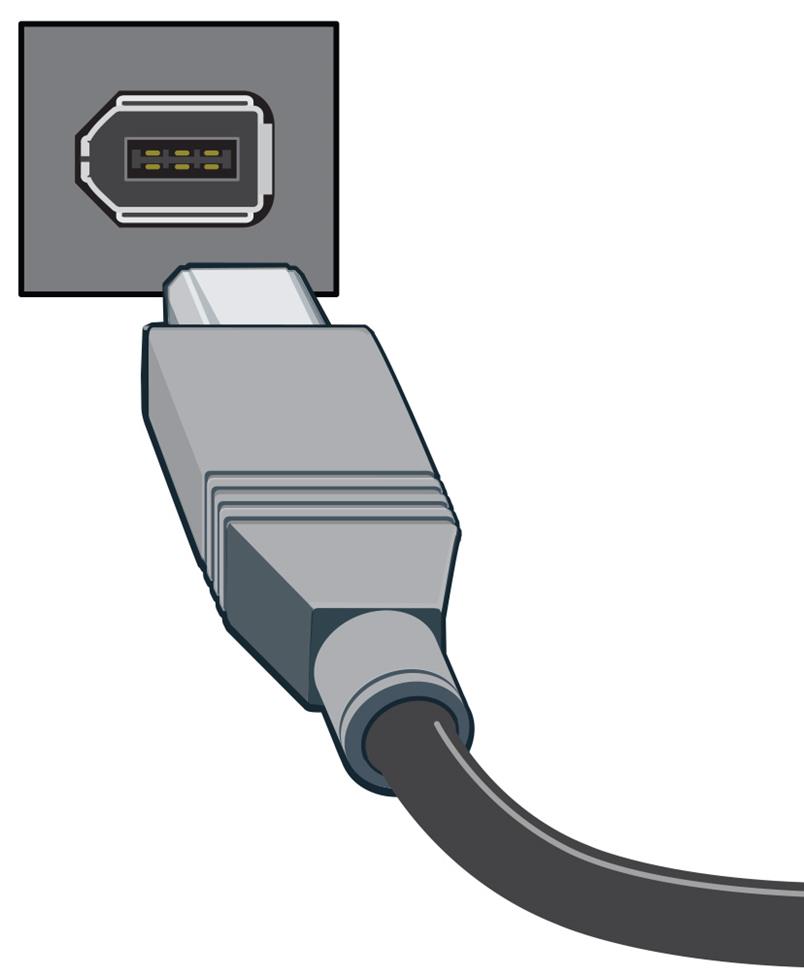

Firewire® (IEEE 1394)

Firewire - это 6-контактный вход для подключения, который используется в компьютерах и звукозаписывающем оборудовании. Первоначально разработанная Apple, она была заменена Thunderbolt ™ в последние годы. Firewire также известен своим общим обозначением IEEE 1394.

Вход антенны FM

Многие тюнеры и стереоприемники используют коаксиальные входы F-типа для подключения антенны FM. На некоторых входах имеется резьбовой штырь, на который навинчивается антенна, а в других - нажимной разъем.

HDMI (мультимедийный интерфейс высокой четкости)

Кабель HDMI является современным подключением для передачи аудио и видео высокого разрешения. Он используется с телевизорами, игровыми системами, домашними кинотеатрами, компьютерами и мониторами высокой четкости. Стандартный кабель HDMI имеет идентичный разъем на каждом конце. Внутри 19 отдельных проводов. Они несут аудио- и видеоданные вместе с управляющими сигналами, низким напряжением питания, Ethernet и защитой от копирования.
Кабели HDMI стандартного размера называются Type A. Компактные устройства, такие как смартфоны, камеры и видеокамеры, используют мини-HDMI (тип C) или микро HDMI (тип D) из-за малого форм-фактора. Узнайте больше о HDMI здесь.

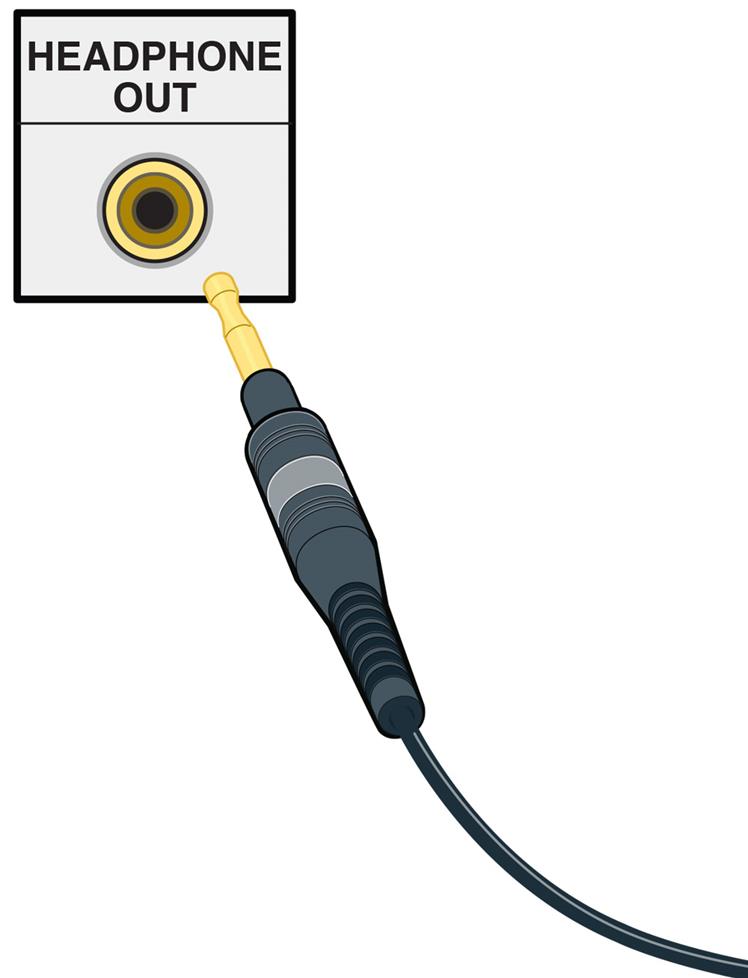

Подключение наушников (1/4 "и 1/8")

Стереоразъемы для наушников бывают двух размеров: полноразмерные (1/4 ") и мини (1/8"). Домашние аудио / видео компоненты, такие как проигрыватели компакт-дисков, ресиверы и усилители для наушников, используют 1/4 "подключение. Смартфоны, планшеты и компьютеры используют меньший 1/8" разъем.
Наушники с 1/4 "штекерами могут быть урезаны до 1/8" для подключения к мобильному устройству. Наушники, которые используют 1/8 "штекер, могут быть увеличены до 1/4 дюйма, чтобы соответствовать оборудованию, которое использует полноразмерное соединение.

LFE (низкочастотные эффекты)

Ресиверы домашнего кинотеатра используют один выход RCA для подключения сабвуфера - это «.1» в системе 5.1. Этот выход часто обозначается как LFE. Он посылает басовую информацию на активный сабвуфер. Для подключения LFE используется кабель сабвуфера.

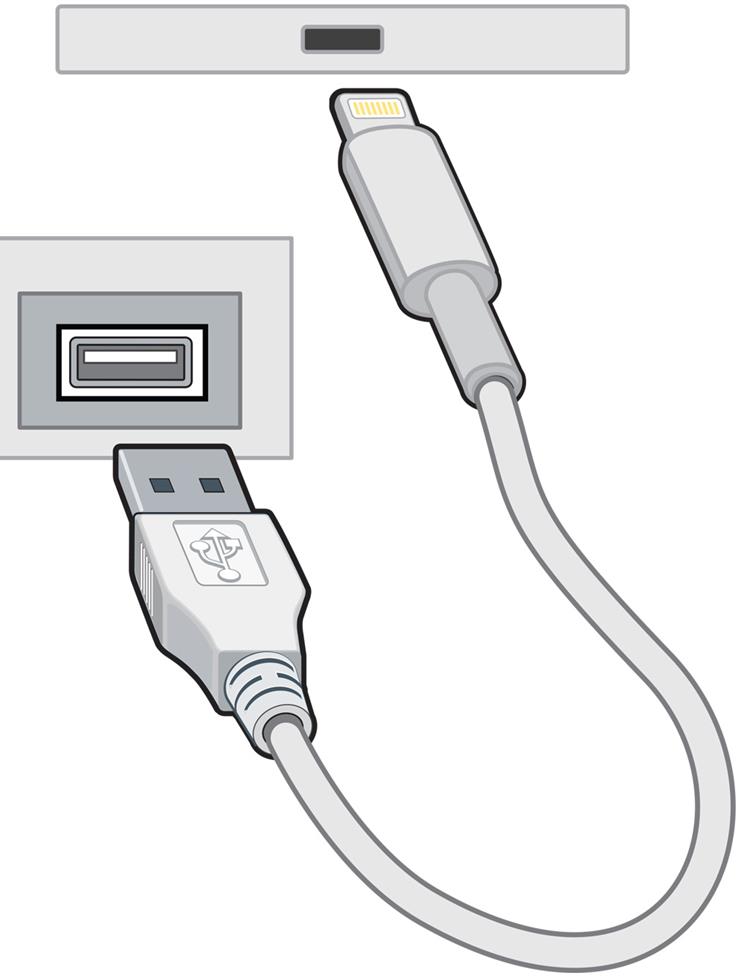

Кабель Lightning-to-USB

Lightning-to-USB - соединительный кабель Apple для мобильных устройств. Он обеспечивает зарядку и синхронизацию данных для текущих моделей iPhone, iPad и iPod. Он оснащен запатентованным 8-контактным разъемом на одном конце и USB-штекером типа A на другом конце. Кабель Lightning заменил кабель 30-pin-to-USB, используемый для старых устройств Apple.

MHL (мобильная связь высокой четкости)

MHL - это технологический стандарт, который использует HDMI для передачи содержимого высокой четкости с аудио / видеоисточника на совместимый дисплей. Один из концов дисплея кабеля MHL представляет собой штекер HDMI типа A. На конце источника есть USB-соединение. Тип USB зависит от используемого устройства. Вот список совместимого оборудования MHL.
К источникам, поддерживающим MHL, относятся телефоны и планшеты Android ™, проигрыватели Blu-ray и устройства потоковой передачи видео. Совместимые мониторы включают телевизоры, компьютерные мониторы и автомобильные стереосистемы. Подробнее о MHL читайте здесь.

Mini DisplayPort

Mini DisplayPort представляет собой небольшое цифровое соединение, которое передает цифровой звук и видео на совместимый дисплей. Его основная информация найдена на компьютерах Apple, но также используется на некоторых компьютерах под управлением Windows®. Подключение Mini DisplayPort может быть преобразовано в HDMI с помощью внешнего адаптера.

Кабель Mini-Toslink

Кабель Mini-Toslink используется для подключения цифрового источника к стандартному оптическому цифровому соединению. На одном конце находится мини-оптический штекер, почти идентичный 3,5-миллиметровому аналоговому аудиосоединению. На другом конце кабеля находится стандартное оптическое цифровое соединение. Выходы Mini-Toslink находятся на компьютерах Macbook® и других портативных цифровых устройствах. Полноразмерное оптическое соединение может быть преобразовано в мини-оптический разъем с помощью адаптера.

Многоканальные входы RCA

Многоканальные входы RCA подключают аналоговый источник к приемнику или усилителю. Они в основном используются с высококачественными проигрывателями Blu-ray, DVD и Super Audio CD. Эти элитные проигрыватели предлагают высококачественное пространственное декодирование и цифро-аналоговое преобразование. Их внутренняя схема часто дает лучшие результаты, чем подключение к ресиверу через HDMI.
Настройка 5.1 имеет отдельные соединения для левого и правого фронтального, левого и правого каналов объемного звучания и центрального канала. Система 7.1 добавляет соединения для левого и правого заднего объемного звучания. «.1» - это соединение для сабвуфера, иногда обозначаемое LFE для низкочастотных эффектов.

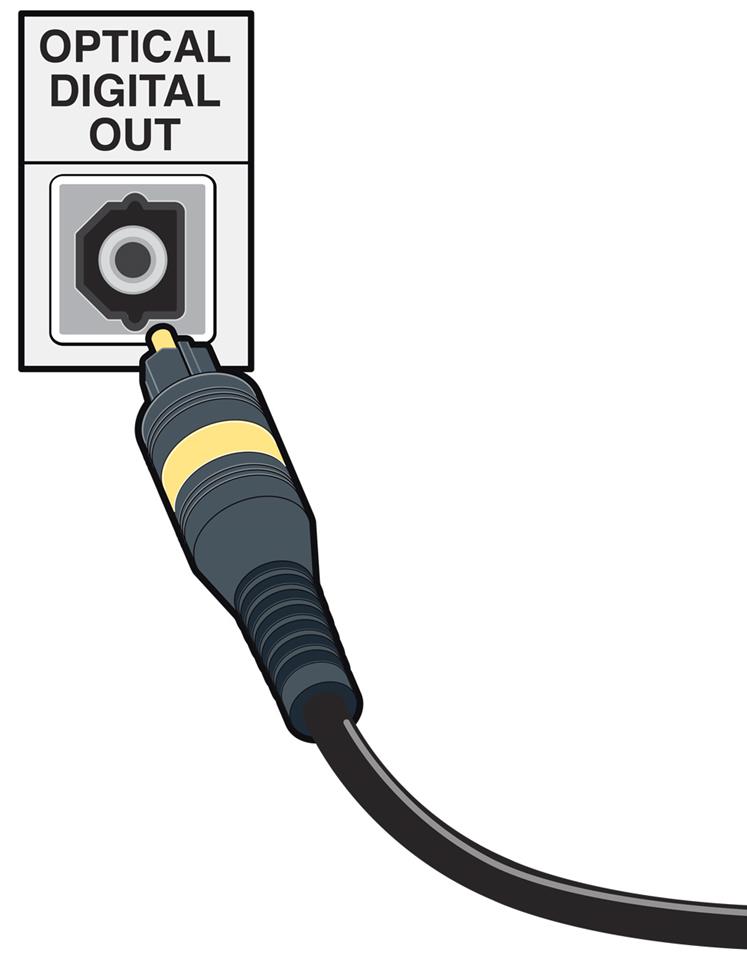

Оптический цифровой кабель (Toslink)

Оптический цифровой кабель использует световую энергию для передачи цифрового звукового сигнала от одного компонента к другому. Внутри кабеля протянуты очень тонкие оптические волокна, которые передают сигнал. Оптические цифровые соединения находятся на большинстве аудио / видеоустройств.

Вход Phono (проигрыватель)

Фоновый вход - это пара специальных RCA-соединений для винилового проигрывателя. Он находится на встроенных усилителях, стереоприемниках и ресиверах домашнего кинотеатра. Входной сигнал передается через схему предусилителя, где применяются специальная обработка звука и повышение напряжения. Входы Phono выглядят идентично другим аналоговым стерео входам RCA на задней панели, но используются только для подключения проигрывателя винила.
Проигрыватели с входом Phono также имеют винт заземления для подключения заземляющего провода проигрывателя. Если ваш ресивер или предусилитель не имеет входного сигнала phono, вы можете использовать встроенный фонокорректор. Это позволяет подключать проигрыватель к любому линейному входу. Подробнее о подключении проигрывателя грампластинок к ресиверу можно узнать здесь.

Акустический кабель

Акустический кабель необходим для подключения акустической системы к усилителю или ресиверу. Акустический кабель имеет два вывода: один для положительного сигнала и один для отрицательного. Обычно такие кабели отмечены символами (+) и (-) или различаются цветом изолятора, чтобы помочь различать их между собой.

Добавьте разъемы для подключения колонок к оголенному проводу для дополнительного подключения. Подробнее о проводе динамика читайте здесь.

Разъем Speakon®

Разъем Speakon - это тип штекера, используемый для надежного подключения динамиков и усилителей. Они обычно используются с записывающим и профессиональным оборудованием. Разъемы Speakon также используются для подключения акустического выхода к совместимым сабвуферам с питанием и выходами фронтального канала встроенного усилителя, усилителя мощности или стереоприемника. Разъем Speakon также известен под общим обозначением NL4.

Стерео mini-to-mini кабель

Стерео миниджек-миниджек кабели обычно называют вспомогательными или «дополнительными» кабелями. Эти аналоговые кабели имеют штекер 1/8 "на каждом конце. Они обычно используются для подключения мобильного устройства к активному динамику или стереосистеме.

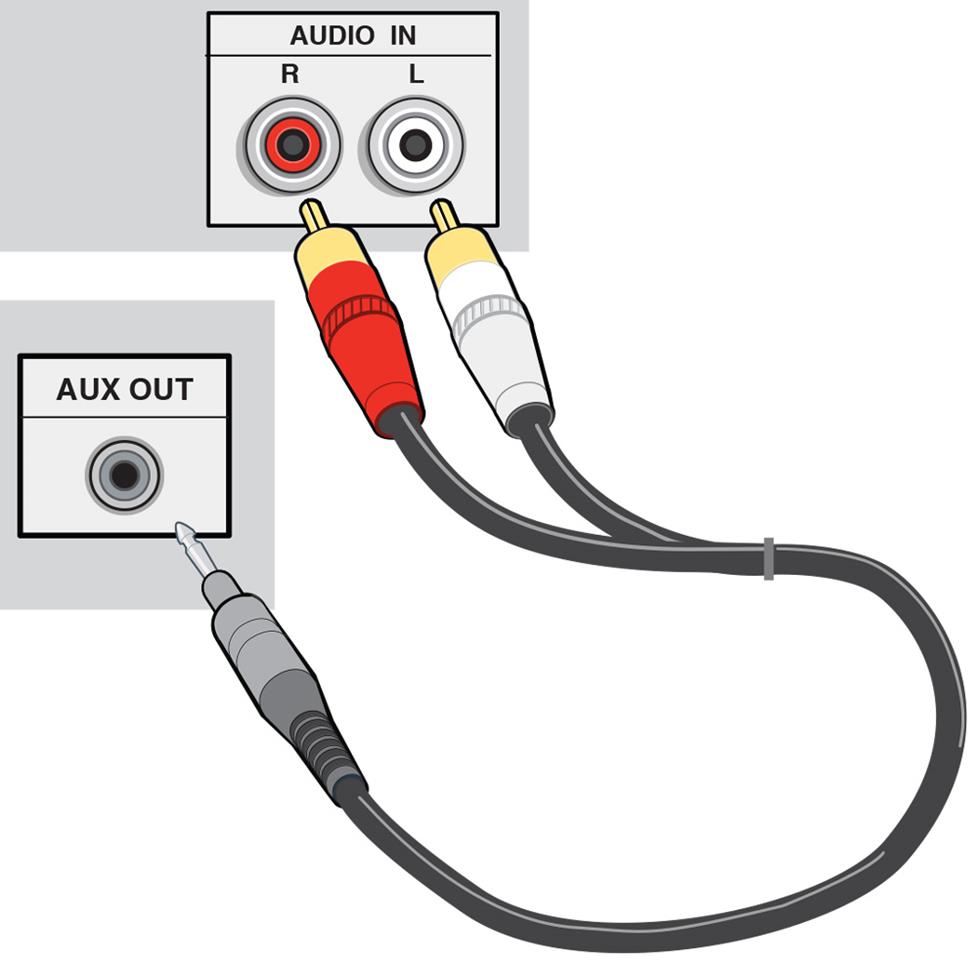

Стерео миниджек-к-двойному кабелю RCA

Стерео миниджек-к-двойному RCA кабели имеют 1/8 "стерео-мини-соединение на одном конце и пару штекеров RCA на другом конце. Они используются для подключения устройств с 1/8" выходом к приемникам И усилители с левым и правым RCA входами.

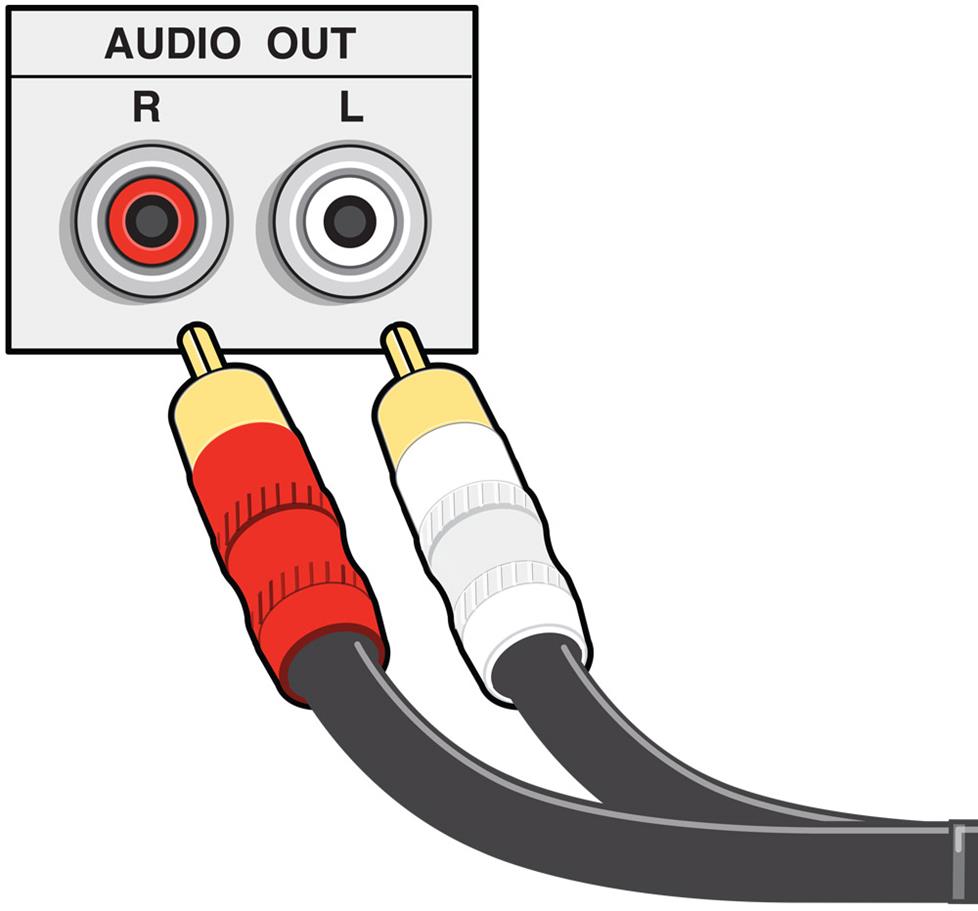

Стереокабель RCA

Стерео RCA-кабели соединяют две аналоговые аудиокомпоненты. Они находятся на большинстве типов аудио / видео оборудования. Кабели стерео RCA поставляются парами, с одним подключением для левого аудиоканала и другим для правого канала.

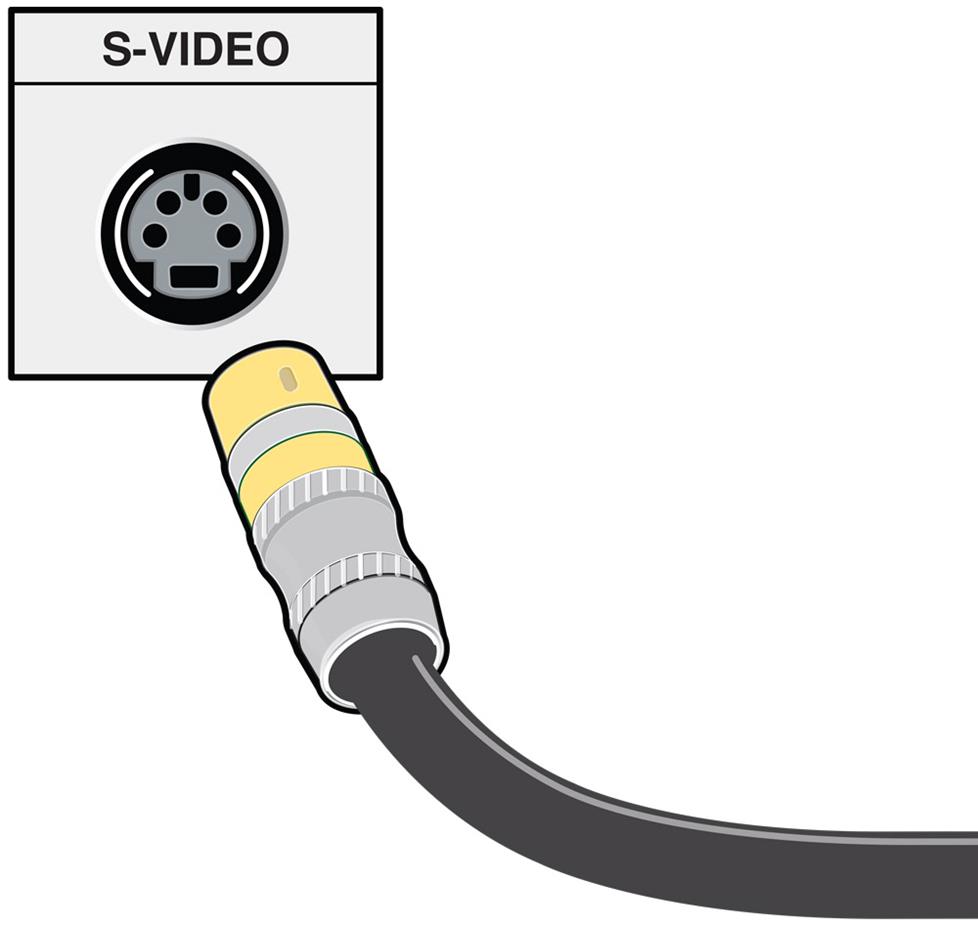

Кабель S-video

Кабели S-video используют круглый 4-контактный разъем, используемый для передачи аналогового видеосигнала. «S» в S-video означает «отдельный». S-video в наши дни не используется, но его можно найти на старых проигрывателях DVD, видеомагнитофонах и телевизорах.

Thunderbolt

Thunderbolt - это высокоскоростная цифровая технология ввода-вывода, обычно встречающаяся на компьютерах Macintosh®. Он передает аудио, видео и другие данные через одно соединение. Он используется с жесткими дисками, мониторами и другими совместимыми с Thunderbolt устройствами. Thunderbolt заменил Firewire как цифровое соединение на компьютерах Apple.

USB (универсальная последовательная шина)

USB - это цифровой интерфейс, который соединяет совместимые устройства вместе. Он используется для передачи аудио, видео и другой цифровой информации. Первоначально разработанный для компьютеров, USB-кабели теперь используются для передачи данных и зарядки в широком спектре компонентов. Это распространенный метод подключения для смартфонов, видеокамер, цифровых камер, клавиатур и принтеров. USB-входы можно найти на компьютерах, телевизорах, ресиверах домашнего кинотеатра и автомобильных стереосистемах. Флеш-диски подключаются также через USB.
Стандартное USB-соединение считается типом A - это тот, который подключается к вашему компьютеру. Существуют и другие варианты USB, которые имеют разные размеры и формы разъемов. USB-штекеры типа B обычно используются с принтерами. Микро-USB-штекеры можно найти на смартфонах и других портативных устройствах. Вот полный список вариантов USB и типов разъемов.

Кабель VGA

Кабель VGA имеет 15 контактов и передает аналоговый видеосигнал. Он в основном используется для подключения компьютера к внешнему монитору. Он также популярен для подключения компьютера к телевизору, который имеет вход для ПК.

Кабели XLR

Кабели XLR передают аналоговый сигнал между совместимыми аудиокомпонентами. Они обычно используются с высококачественными двухканальными системами, а также с микрофонами.
Разъем XLR имеет три контакта - положительный проводник, отрицательный проводник и заземление. Наличие заземляющего провода делает кабели XLR известными как «сбалансированные» или «балансные» кабели. Это помогает уменьшить электронный шум по всему кабелю. Защелка, встроенная в круглый штекер XLR, плотно фиксирует ее в приемном гнезде, обеспечивая надежное соединение.
