Кабелей HDMI

Коротко о главном

Кабели мультимедийного интерфейса высокой четкости (далее: HDMI) используются для подключения современных телевизоров с аудио/видео тюнерами, внешних тюнеров приема кабельного телевидения, медиа проигрывателей, а также проигрывателей Blu-ray. Они передают аудио и видео сигналы по одному и тому же кабелю, тем самым упрощая подключение. Не так просто выбрать правильный кабель HDMI. Кабели предыдущего поколения не поддерживают современные характеристики. Последняя версия кабелей HDMI 2.0 поддерживает телевидение 4К TV и HDR (расширенный динамический диапазон). В этой статье мы объясним разницу между разными версиями кабелей HDMI, включая самую последнюю версию кабеля: HDMI 2.0a. Вы также узнаете какой кабель HDMI нужен для телевидения 4K TV. И, наконец, мы рассмотрим вопросы о реальном подключении кабелей HDMI, дадим решения и ответы.

А теперь подробно

Цифровые интерфейсы HDMI – это наилучший способ подключить к телевизорам и домашним кинотеатрам высокой четкости, оснащенным HDMI, компоненты высокого разрешения, каковыми являются плееры Blu-ray, игровые приставки PlayStation и Xbox 360, блоки приема спутникового HDTV и кабельного телевидения.  На сегодняшний день, чаще всего, HDMI является единственным решением для цифрового HD подключения. Не смотря на то, что большинство телевизоров все еще оснащены компонентным входом, он практически исчез на плеерах Blu-ray. Производители оборудования постепенно отказываются от использования компонентного видео выхода. И теперь, после многих лет, производители дисков имеют опцию вставить «цифровой флаг» в диск Blu-ray, что ограничит разрешение компонентного видео до 480i. Это для тех, кому нравятся картинки высокой четкости. – А кому они не нравятся? – Вы непременно захотите подключение HDMI на своей аппаратуре.

HDMI – это правильный выбор для передачи видео сигналов HD и 4К Ultra HD. Он также способен поддерживать до 8 аудиоканалов высокого разрешения.


Один кабель - очень удобно, но и это не все.

HDMI обладает уникальной способностью передавать через один кабель видеосигналы высокой четкости и многоканальные аудиосигналы, но у этого интерфейса есть и другие большие преимущества.

• Картинка и звук высочайшего качества: соединения HDMI сохраняют аудио и видео сигналы в цифровом языке 1s и 0s, устраняя сниженное качество изображения и звука, вызванное цифроаналоговым и обратным преобразованием.  HDMI поддерживает видео разрешение до 1800р, что важно для телевизоров 1080р HD TV и плееров Blu-ray.  (Только несколько моделей телевизоров могут принимать сигналы 1080р через составной видеовход, а это необходимо для геймеров, так как приставки PS3 и Xbox 360 выдают 1080р на видеовыход.)  А звуковая способность HDMI поддерживает до 8 каналов 24бит 192кГц аудио очень высокого качества.

• Способность передавать 3D видео: HDMI – единственное соединение, которое способно передавать 3D видео сигналы с таких компонентов как 3D Blu-ray плеер на ваш 3D телевизор.

• Больше чем просто аудио и видео: стандартный разъем HDMI имеет 18 штырьков, которые передают не только аудио и видео данные, но также 2-стороннюю информацию по контролю и идентификации, действующий даже при минимальном напряжении.  Кабели HDMI, отмеченные биркой “1.4” или более последних версий, могут также обеспечить интернет соединением между совместимыми устройствами.

• Защита от копирования в промышленной эксплуатации: здесь, кажется, больше выгоды для владельцев киностудий, чем для потребителей, но напрямую влияет на количество и качество просматриваемого нами как сейчас, так и в будущем.  Широкое применение HDMI должно удовлетворять большей частью запросы Голливуда для сильной защиты от копирования для устранения конфиденциальности.  HDCP (защита цифрового широкополосного контента) присутствует практически на всех устройствах, оснащенных HDMI, хотя официально не является частью спецификации HDMI.  Без HDCP как качество, так и количество высоко-четкого контента, предоставляемого потребителям, будет значительно ограниченным.  Тем не менее, защита HDCP имеет свои отрицательные аспекты.  Одна из ее функций “аутентифицировать” соединение между двумя компонентами через “цифровое рукопожатие” и проблемы, связанные с процессом такого рукопожатия, могут обернуться в результате потерей, или деградацией изображения, или звука.

Маленькие подсказки для выбора кабеля HDMI

В комплектацию некоторых компонентов уже включен кабель HDMI, но не во всех, поэтому лучше запланируйте покупку одного такого кабеля для подключения вашего аппарата для лучшего изображения и звука. Вы не увидите значительной разницы в качестве изображения среди разных кабелей HDMI. При передаче аналогового видео вы могли видеть на дисплее различную степень качества изображения, тогда как при цифровой передаче видео вы получаете четкое изображение, или не получаете его вовсе. Хотя порой, мы видели «вспышки» (искры) изображения из-за недостаточно качественного подключения HDMI.
Вы все еще хотите выбрать высококачественный кабель HDMI из-за длины или для установки в помещении. Кабели различаются по материалу, из которого они изготовлены, а также по методу изготовления. Некоторые предназначены производителем для поддержания максимального качества сигнала по всей длине кабеля. Некоторые пользователи сталкиваются с проблемой функциональной совместимости при установлении соединений HDMI, но это, почти никогда, не происходит по причине самого кабеля.

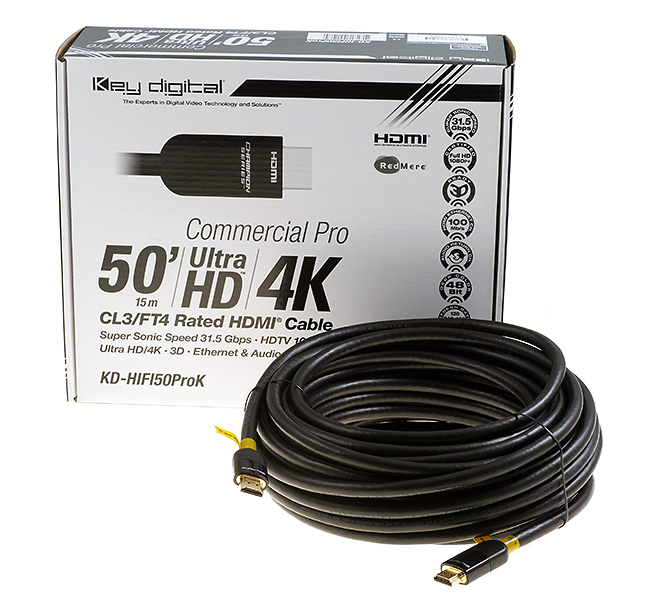

Для подключения внутри помещений и коммерческого использования понадобится кабель класса CL2 CL3/FT4 UL, такой как Key Digital.

Развитие/эволюция стандарта

HDMI - универсальный соединитель для домашней цифровой аппаратуры. Стандарт продолжает развиваться для того, чтобы соответствовать нуждам оборудования домашних кинотеатров высокого качества. И, наоборот, все версии HDMI совместимы с предыдущими версиями, а также с DVI через адаптер (однако, DVI соединение проходит только для видео, не аудио). Часть встроенного интеллекта HDMI позволяет автоматически пересылать высокое качество видео и аудио форматов, которые поддерживаются одновременно. Другими словами, если вы подключаете два устройства, одно с версией HDMI 1.3 и другое с 1.4, система будет ограничено по характеристике 1.3. Хотя вы часто и будете сталкиваться с тем, что версия HDMI обозначена в спецификации аппаратуры, но лучше не обращать на это особого внимания. Для получения особых деталей отдельных возможностей аудио и видео компонентов вам не надо концентрироваться на списке характеристик. Сама по себе версия HDMI на аппаратуре не означает, что в нее будут включены все последние возможности; она не гарантирует наличие определенного набора характеристик. Причина тому: возможности, указанные для каждой версии HDMI, опциональны, а не обязательны. Каждый производитель вправе решать сам какими характеристиками HDMI оснащать ту ли иную аппаратуру.

Нужно ли мне беспокоиться о совместимости между версиями HDMI?

Только, если вы работаете с компонентами, оснащенными последней версией HDMI – сейчас это 2.0а – и хотите использовать преимущества определенных новых характеристик из новой спецификации. Тем не менее, каждая новая версия HDMI совместима со старыми версиями, таким образом, компоненты, оснащенные старой и новой версией HDMI, могут работать вместе. То есть, если вы используете кабель 1.2 на аппаратуре 1.4, или кабель 1.4 на аппаратуре 1.1, вы получите прекрасную высоко-четкую картинку и звук.

Так в чем же разница между версиями HDMI? Взгляните на наше резюме об эволюции HDMI ниже:

HDMI 1.0: оригинальная спецификация поддерживала одноканальное цифровое аудио / видео соединение с полосой пропускания 165 МГц и максимальным битрейтом 4,9 Гбит / с (достаточное для видео 1080p). Только двухканальное аудио. Выпущен в декабре 2002 года.

HDMI 1.1: Добавлена ​​многоканальная поддержка аудио для DVD-Audio (до 5.1 каналов). Выпущен в мае 2004 года.

HDMI 1.2: Добавлена ​​поддержка многоканальных однобитных аудиоформатов, таких как SACD (Super Audio CD). Включена поддержка разъемов HDMI на персональных компьютерах. Требуемые дисплеи с HDMI 1.2 или новее для поддержки будущих низковольтных устройств. Выпущена в августе 2005 года.

HDMI 1.2a: Полностью определены функции электронного управления (CEC) и команды для функций дистанционного управления. Кабели большой длины производители должны предоставить для дополнительного тестирования для соответствия спецификации. Для того, чтобы устройство проходило тестирование 1.2a, все его разъемы HDMI требовали проверки и одобрения HDMI Licensing, LLC. Выпущен в декабре 2005 года.

HDMI 1.3: увеличенная полоса пропускания до 340 МГц и максимальный битрейт до 10,2 Гбит / с (в основном для 3D-видео). Принят стандарт Deep Color, который поддерживает 10-битный, 12-битный и 16-битный цвета. Более одного миллиарда возможных цветов - предыдущие версии были ограничены 8-разрядными. (Примечание. Поскольку информация о цвете основана на трех основных цветах - красном, зеленом и синем - иногда вы видите 1,3-кратную улучшенную глубину цвета, описанную как 30-разрядную, 36-разрядную и 48-разрядную.) Добавлена ​​поддержка для Стандарта цветового пространства с расширенной цветовой гаммы xvYCC (также известный как xvColor), который поддерживает в 1,8 раза больше цветов, чем существующие сигналы HDTV. (В настоящее время в коммерческом видеоконтенте не используются Deep Color или x.v.Color.) Добавлена ​​возможность вывода новых сжатых цифровых аудиоформатов без потерь (Dolby® TrueHD и DTS-HD Master Audio ™) для декодирования совместимым аудио / видео ресивером. Встроенный автоматический контроль «губной синхронизации» ("lip sync") для идеальной синхронизации аудио / видео (иногда возникает проблема, когда звук отправляется на ресивер или процессор объемного звучания, а видеосигнал доставляется непосредственно на дисплей). Также был выпущен новый мини-коннектор для использования с меньшими устройствами, такими как цифровые камеры и видеокамеры. Выпущена в июне 2006 года.
Спецификация 1.3 была обновлена ​​до 1.3a, а затем 1.3b. Однако для потребителей нет разницы между версиями 1.3, 1.3a или 1.3b. Это незначительные изменения, которые относятся к проблемам производства и тестирования и не влияют на функции или функциональность.

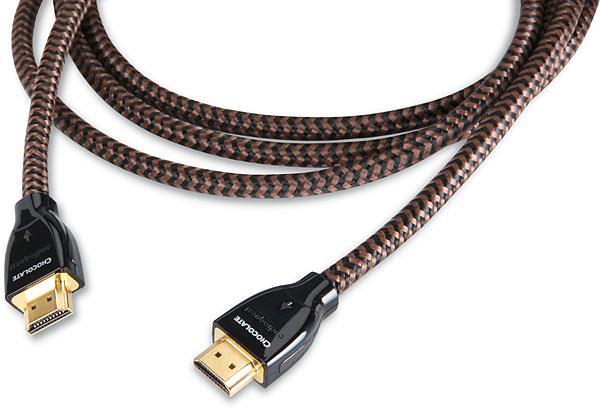

Рассматриваете покупку 4K TV? Любой качественный кабель HDMI с надписью «high-speed» должен иметь возможность передавать 4K видеосигналы.(AudioQuest Chocolate на фото выше)

HDMI 1.4: добавлена ​​возможность Ethernet. Если к вашей домашней сети подключено одно устройство HDMI 1.4, оно может использовать это соединение с другими устройствами HDMI 1.4, готовыми к Интернету, с помощью кабеля HDMI 1.4. Примечание. Начиная с 9/16 мы не знаем о каких-либо компонентах, поддерживающих Ethernet по HDMI. Также включена возможность отправки звука с тюнера вашего телевизора обратно на ваш ресивер домашнего кинотеатра. Входы HDMI с этой функцией ARC (Audio Return Channel) идеально подходят для людей, которые получают свои программы высокого разрешения в эфире с помощью антенны и хотят иметь возможность наслаждаться объемным звуком с помощью этих телепередач. Выпущена в мае 2009 года.

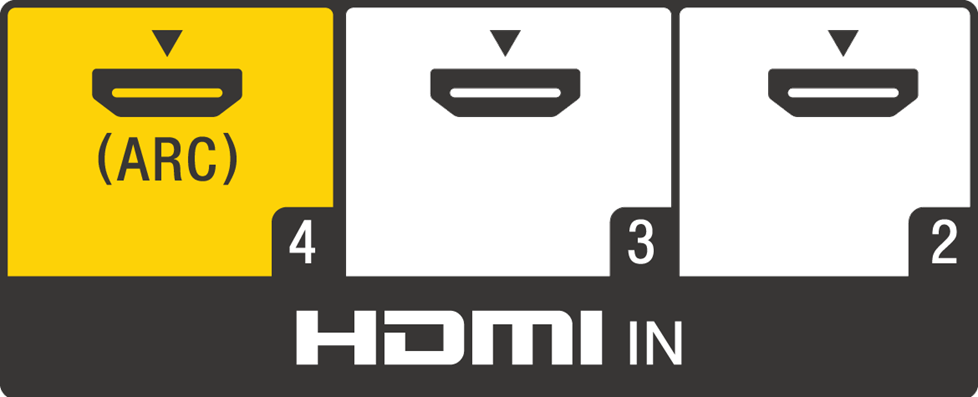

Стандартные HDMI-входы телевизора принимают видео- и аудиосигналы от источников, таких как проигрыватель Blu-ray. Если на вашем телевизоре есть вход HDMI с ARC (Audio Return Channel), он также может передавать звук от встроенного тюнера телевизора и веб-приложений обратно к ARC-совместимому аудио / видео ресиверу или звуковой панели через один кабель HDMI. Таким образом, вам не нужно подключать отдельный оптический аудиокабель для звука.


HDMI 2.0: повышенный максимальный битрейт до 18 Гбит / с для поддержки новых форматов, таких как видео высокой четкости 4K (3840 x 2160 пикселей) со скоростью до 60 кадров в секунду. (Спецификация 1.4 также поддерживает видео 4K, но только до 30 кадров в секунду.) HDMI 2.0 также поддерживает до 32 аудиоканалов, а также динамическую автоматическую синхронизацию губ и новые расширения для набора управления CEC. Выпущен в сентябре 2013 года.

HDMI 2.0a: Добавлена ​​поддержка видеоизображения HDR (High Dynamic Range). HDR обеспечивает улучшенное качество изображения, обеспечивая более детальную детализацию как для темных, так и для ярких частей изображения. Информация HDR кодируется как дополнительные метаданные в HDR-контенте, такие как потоковое видео 4K от Netflix® или Ultra HD Blu-ray диски. HDMI 2.0a позволяет устройствам передавать и получать эти метаданные. Выпущен в апреле 2015 года.

Нужен ли мне специальный HDMI кабель «совместимый с 4К»?

В зависимости от того насколько хороши и насколько стары ваши HDMI кабели, может быть необходимо обновить кабели «совместимые с 4К». Обычно кабели HDMI используют всю свою способность передачи данных по максимуму, и для обработки видео сигналов 4К/60Гц, характеристика HDMI 2.0 увеличилась до максимальной возможности от 10.2Gbps до 18 Gbps. Нынешние кабели HDMI, обозначенные как «высокоскоростные» способны обрабатывать увеличенный диапазон сигналов 4К при длине до 8 метров. Если вам нужен кабель подлиннее, мы рекомендуем тип HDMI кабеля «активный», такой как оптико-волоконный кабель скоростной технологии, описанный ниже. Покупайте кабели HDMI совместимые с 4К и HDR.

Вопросы по подключению HDMI, решения и ответы.

Различные версии HDMI могут привести к некоторым проблемам функциональной совместимости, например, вы, в принципе, не сможете получить характеристики HDMI 1.4 при использовании аппаратуры и кабелей, не являющихся версиями 1.4.
Также некоторые проблемы могут возникнуть по вине производителя, который недостаточно или неправильно выполнил технологию изготовления. С проблемой несовместимости можно также столкнуться при цифровом «рукопожатии» кода защиты от копирования HDCP и компонентами, соединенными с HDMI, особенно при подключении через AV-ресивер, оснащенный HDMI в домашнем кинотеатре. При обнаружении таких проблем, группа стандартов HDMI связывается с производителем и требует решения вопроса. В некоторых случаях продукт может быть отозван.

Кроме инициирующего «рукопожатия» существуют другие причины несовместимости между компонентами. В начале статьи я упоминал, что HDMI поддерживает двустороннюю связь между источником видео и телевизором. Часть такой цифровой связи называется EDID (расширенные данные идентификации дисплея), эти данные и раскрывают возможности телевизора для источника-компонента. Информация EDID обычно содержит имя производителя, тип продукта, разрешение экрана, глубину цвета. Благодаря EDID два аппарата не только общаются между собой, но и знают с кем общаются. Все это дает возможность авто-конфигурации, которая упрощает процесс настройки.
Помня обо всем этом, мы приведем наиболее часто задаваемые нашими клиентами вопросы по подключению HDMI, а также возможные решения и ответы:

Работа HDMI на длинных расстояниях

Нам очень часто звонят по поводу работы длинных HDMI кабелей в домашних и промышленных аудио/видео системах. Одно из новейших и наилучших решений – это оптико-волоконные кабели HDMI скоростной технологии. Эти высокотехнологичные кабели передают превосходное качество изображения и звука, включая такие контенты как 4К и 3D, на расстоянии до 300 метров, что значительно превышает обычные медные кабели. Скоростные кабели работают преобразовывая электрические данные HDMI в оптические кабели внутри оптико-волоконных соединителей HDMI. Сигналы преобразуются обратно в электрический поток данных HDMI на соединении с вашим телевизором или проектором. Так как кабель волоконный, никакой потери сигнала не происходит даже на длительных расстояниях, при этом он не реагирует на интерференции других приборов, беспроводных устройств и компьютеров.

Получение характеристик HDMI 1.4

Нет обратного звукового канала (ARC) от телевизора на AV-ресивер
Проверьте оснащены ли оба и телевизор и AV-ресивер домашнего кинотеатра компонентами HDMI 1.4, и что они оба поддерживают реверсивный звуковой канал (ARC). Это может вас удивить, но большинство телевизоров с входами HDMI 1.4 поддерживают реверсивный звуковой канал только на одном из этих входов. Далее, убедитесь, что используете кабель HDMI 1.3 или 1.4. (Немного запутанно, но аппаратура версии 1.3 и ниже не поддерживает характеристики новой версии HDMI 1.4; однако, кабели HDMI 1.3 поддерживают некоторые из них, а именно реверсивный звуковой канал.)

HDMI и 3D телевидение

Когда я включаю плеер 3D Blu-ray посмотреть фильм, дисплей телевизора гаснет.
Похоже, проблема в том, что один из компонентов вашей системы не поддерживает 3D видео. Например, если вы пытаетесь посмотреть фильм через плеер 3D Blu-ray на телевизоре, который не отображает 3D, телевизор не знает что делать с сигналом, и его дисплей гаснет.

То же может произойти, если вы пытаетесь передать видео сигнал через плеер 3D Blu-ray на AV-ресивер домашнего кинотеатра, который не поддерживает 3D. AV-ресивер не в состоянии передать 3D видео на ваш телевизор, и на экране будет пусто.
Когда вы вставляете диск Blu-ray, многие плееры 3D Blu-ray требуют вашего выбора между 2D и 3D. Если вы выбираете 3D, плеер переключается в режим 3D, у вас очень мало времени подтвердить выбор. Если вы не подтверждаете, плеер полагает, что вы не можете увидеть изображение, и возвращается назад к 2D.

Когда я пытаюсь посмотреть обычный фильм 2D, экран моего 3D телевизора гаснет.
Если ваш телевизор настроен только на 3D видео, он не будет принимать обычный сигнал 2D. Войдите в меню дисплея телевизора, выберите “AUTO” (или что-то похожее), что даст команду дисплею телевизора принимать входящие сигналы 2D или 3D, а не только 3D.

Общие вопросы «рукопожатия» HDMI

Нет звука и картинки при использовании HDMI с плеера DVD на телевизор
Некоторые видео компоненты поступают с завода с выключенной настройкой выхода HDMI. Вы можете включить ее через меню настроек, или, в некоторых случаях, нажав на кнопку HDMI, которая находится на фронтальной панели или пульте.

Нет звука при использовании входа HDTV HDMI
В большинстве телевизорах отсутствует встроенный декодированный звук Dolby Digital и объемный DTS surround, и может проигрывать только 2-канальный аудио. Но многие видео компоненты, оснащенные HDMI, выпускаются с заводов, с уже установленной характеристикой пересылать мультиканальное аудио. Обычно изменив аудио настройку компонента на «2-канальный (РСМ)», вы решите проблему.

Нет изображения при подключении кабельного блока на HDTV
Обычно это происходит по вине кабельного блока, так как некоторые поставщики кабелей, возможно, не модернизируют оборудование покупателей новым программным обеспечением и кабельными блоками, которые бы полностью соответствовали телевизорам, оснащенным HDMI и аудио/видео ресиверам. Покупатели должны сообщать о проблемах местным поставщикам кабелей.  Таким образом, при возникновении вопросов подключения HDMI, одним из эффективных решений является использование соединений видео компонентов и коаксиальных цифровых аудио соединений.

При использовании HDMI соединений на дисплее нет субтитров
К сожалению, спецификация HDMI не включает необходимости для выполнения передачи субтитровых данных. Поэтому, если вы подключаете такой компонент, как HD кабель или спутниковый ресивер, или плеер DVD/Blu-ray к вашему HDTV с помощью HDMI, вы не увидите субтитров. Если же вы хотите видеть субтитры с вашего кабеля или спутникового блока, используйте видео соединение компонента, вы получите и субтитры, и высоко четкое изображение.
Косвенной проблемой может также быть то, что большинство дисков DVD и Blu-ray просто не кодированы субтитрами, и субтитрами, совместимыми с HDMI. Фактически растущее количество поставщиков контента используют определённый вид титрирования, а именно «Субтитры для глухих и слабослышащих», помогающие людям с ограниченным слухом. Даже если не все диски прописаны субтитрами, обычно все DVD и Blu-ray плееры способны декодировать субтитры, если они есть.

Нет многоканального аудио при подключении аудио/видео AV-ресивера к видеоисточнику и HDTV.
Мы уже упоминали о двустороннем интеллекте HDMI, связывающий компоненты, но иногда это вливается в проблему подключения системы. Обычно на дисплее отображается видео и аудио возможности видеоисточника. Фактически все телевизоры ограничены 2-канальным аудио воспроизведением. Так как большинство аудио/видео ресиверов используют «повторяющимся» типом выключателя HDMI, AV-ресивер просто передает 2-канальную информацию источнику, в отличии от возможностей многоканального ресивера. Таким образом, плеер отправляет только 2-канальное аудио АВ-ресиверу, а не высококачественный объемный звук.

Одним из простых решений возможно станет просто использовать отдельный оптический или коаксиальный кабель для аудио. К сожалению, большинство компонентов, оснащенных HDMI, предназначены отключать цифровые аудио выходы при использовании выхода HDMI. Мы обнаружили, что некоторые модели делают это, а некоторые нет (даже те, что произведены одним брендом), и, заходя вперед, мы надеемся увидеть больше моделей, отключающих цифровые аудио выходы.
Еще один вопрос с HDMI звуком, связанный с AV-ресивером: некоторые устаревшие AV-ресиверы, оснащенные HDMI, не предназначены для передачи аудио через HDMI соединения, они выполняют только пропускание видео. Для получения многоканального аудио с таких АВ-ресиверов вам необходимо подключить оптический или коаксиальный цифровой кабель от источника видео к ресиверу. Всего несколько AV-ресиверов начального уровня все еще имеют такое ограничение, это нужно просто знать.
