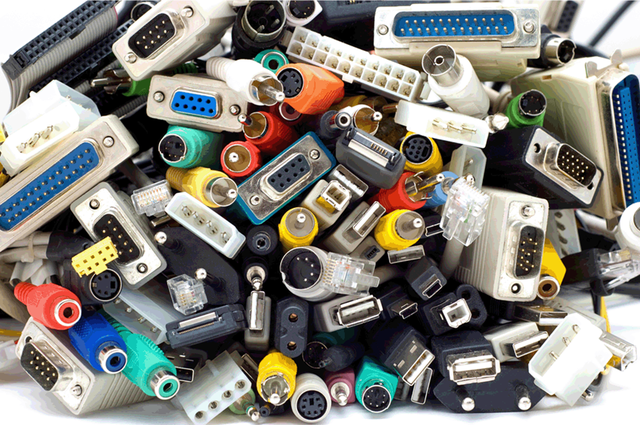

Как выбрать разъем акустический или все о видах разъемов.
Разъемы Bantam – это профессиональные разъемы типа TS и TRS, предназначенные для пайки. По диаметру представляют собой нечто среднее между традиционными Jack 6.3 мм и mini-Jack 3.5 мм, обладая диаметром в 4,4 мм. Балансные коннекторы Bantam представлены трехконтактными типа TRS, они используются в профессиональных аудио-инсталляциях для консолей, коммутационных панелей в студиях и в озвучивании живых выступлений, где большое количество соединений необходимо в ограниченном пространстве. Если вы хотите купить разъем Bantam, то определитесь, прежде всего, с его типом и выбирайте понравившийся в нашем каталоге.
Разъемы BNC, используемые, как правило, в высококлассной домашней и профессиональной аудиотехнике, были в свое время позаимствованы у промышленного измерительного и телекоммуникационного оборудования. Разъемы этого типа, которые также имеют жаргонное название «байонет», традиционно устанавливались на измерительную технику и устройства, где требовалось без искажений передать электрический сигнал в широком диапазоне частот.
В AV-технике коннекторы BNC используются для передачи видео, а также цифрового сигналов и ими оснащаются коаксиальные межблочные кабели. В обоих случаях главным параметром качества соединения будет сохранение волнового сопротивления, которое должно составлять ровно 75 Ом. Это обеспечит передачу сигнала от источника к приемнику без потерь и искажений, а значит, и полную реализацию качества, заложенного в коммутируемых компонентах и контенте. В отличие от другого популярного коаксиального разъема RCA, штекер BNC имеет дополнительную фиксацию, и надевается на гнездо с небольшим поворотом, полное выполнение которого и обеспечивает необходимую надежность (блокировку) соединения. Разъемы BNC различаются по диаметру отверстия для кабеля, на величину которого и стоит в первую очередь ориентироваться при их выборе. Отметим, что значительное его превышение диаметра провода нежелательно, так как конструкция кабеля в этом случае получится механически ненадежной. Штекеры данного типа являются высокотехнологичным изделием, поэтому приобрести разъемы BNC лучше всего в специализированном магазине, который может гарантировать качество и оригинальность предлагаемых компонентов.
Понятие «разъемы типа DIN» относятся к семейству круглых разъемов с большим числом контактов: самые распространенные в аудиотехнике на сегодня – на 5 и 7 контактов. Коннекторы DIN, представленные в нашем каталоге, используются для пайки кабелей MIDI (как на 5, так и на 7 разъемов), аудиокабелей под советскую аудиотехнику и прочих применений, в том числе и для любительского. Вы можете выбрать и купить разъем DIN в нашем магазине, выбрав подходящий из предложенного списка.
Разъемы Jack являются необходимым компонентом при самостоятельном или заказном изготовлении кабелей соответствующей конфигурации. Традиционно разъемом Jack называется штекер круглого сечения диаметром 6,3 мм, предназначенный для монофонического или стереофонического соединений. При стыковке монофонического разъема Jack со стереофоническим гнездом (или наоборот) результирующий сигнал будет моно. Такой тип разъема очень популярен, и фактически является основным в профессиональном аудио; также разъемы Jack часто применяются для подключения полноразмерных наушников высокого класса.
Разъемы Jack, представленные в данном разделе, предназначены для монтажа на кабель. Однако среди них есть как штекеры, так и гнезда – последние могут пригодиться, например, при изготовлении удлинителей для существующих кабелей.
Правильно спроектированный и выполненный из качественных материалов коннектор Jack способен обеспечить такое же качество звука, как и любые другие аудиоинтерфейсы высокого класса. Разъемы Jack 6,3 mm выпускаются всеми ведущими специализированными компаниями, и их продукция, безусловно, заслуживает доверия. Такие разъемы имеют надежные металлические, или выполненные из прочных полимеров корпуса, с защитой кабеля в виде эластичных вставок. Продуманная конструкция контактов разъемов Jack обеспечивает удобный и долговечный монтаж соединителя.
Как правило, разъемы Jack имеют прямую конфигурацию, однако на рынке представлены и угловые штекеры, применение которых является в некоторых случаях более предпочтительным.
MiniCon – это 12-контактный коннектор, предназначенный для пайки аудиокабелей промышленного применения. Прочный самоблокирующийся металлический зажим не даст коннектору покинуть место подсоединения, а корпус miniCon обычно выполнен из металла, что обусловлено преимущественно промышленной сферой применения разъемов miniCon.
Если вы желаете купить разъем miniCon, то определитесь с тем, «мама» вам нужна, или «папа» - и выбирайте из представленного.
Разъемы MiniJack диаметром 3,5 мм являются очень популярными в портативной технике, на которой ввиду небольших размеров трудно разместить полноразмерные гнезда. Соответственно, в первую очередь кабели и наушники с разъемами MiniJack применяются для подключения к технике данного класса, хотя в настоящее время подобными аудиогнездами часто оснащается и другая техника – телевизоры, ПК, активная акустика и т.д. Устанавливаются они и на передних панелях интегральных усилителей и AV-ресиверов, где предназначены для подключения все той же портативной техники.
В данном разделе представлены коннекторы MiniJack, для монтажа на кабель – штекеры, а также гнезда, выполненные в закрытых корпусах. С помощью них можно изготовить соединители и переходники, а также удлинители требуемой длины и различной конфигурации. По свой геометрии разъемы MiniJack могут быть прямыми или угловыми – последние сложнее случайно выдернуть из гнезда, потянув за кабель, что бывает полезным при подключении к портативным плеерам или смартфонам. С точки зрения конфигурации разъем MiniJack 3,5 mm является уменьшенной копией своего старшего брата – коннектора Jack 6,3 mm. Они также бывают монофоническими и стереофоническими, при этом стыковка моно и стерео разъемов даст в итоге монофоническое соединение. Корпус разъема MiniJack должен надежно защищать его от повреждений и механических нагрузок, а для предотвращения окисления контактных поверхностей на них наносятся дополнительные покрытия (золото, сплав родия с серебром, никель).
Двухконтактные разъемы PowerConшироко применяются в профессиональной аудиотехнике для подключения акустических систем – соответствующие гнезда монтируются как на сами колонках, так и на усилителях. Разъемы PowerCon обеспечивают защищенное надежное соединение и при этом их использование практически исключает ошибочное подключение (переполюсовку контактов). Наличие фиксатора на корпусе разъема предотвращает опасность случайной расстыковки в процессе работы аппаратуры.
Разъем PowerCon удобно монтировать на соединительном кабеле, а его конструкция обеспечивает защиту монтажа от повреждений. Коннекторы PowerCon представлены в виде штекеров и гнезд – последние, оформленные в таких же круглых корпусах, предназначены для стыковки со специальными транзитными гнездами на аппаратуре, а также для изготовления удлинителей.
Кроме подключения акустических систем разъемы PowerCon можно использовать и для подачи на аппаратуру сетевого питания – в случае, если она оснащена соответствующими сетевыми гнездами. Электрические параметры коннекторов PowerCon указаны в их паспортных данных, и их необходимо уточнить при выборе модели для конкретного варианта использования. "Самодельщики" могут также использовать разъемы PowerCon при построении внешних блоков питания для различной техники в качестве низковольтных соединителей. Данный тип разъемов обладает хорошей универсальностью и высокой надежности, и при правильном монтаже и использовании рассчитан на исключительно долгий срок эксплуатации.
Разъем RCA (на российском рынке прижилось также их название «тюльпан»), являются, пожалуй, наиболее распространенным типом низкоуровневого соединителя в Hi-Fi-аппаратуре. Преимуществами RCA-разъемов являются простота и надежность конструкции, удобство подключения (исключающего случайную переполюсовку) и сравнительно небольшие размеры. Разъемы RCA применяются для передачи аналоговых сигналов линейного уровня, видеосигналов (компонентных и композитных), а также реализации цифрового коаксиального соединения.
Коннекторы RCA, представленные в данном разделе, предназначены для монтажа на кабель и подразделяются на штекеры и гнезда. С помощью этих разъемов можно изготовить межблочные соединители различной конфигурации и длины под требования конкретной AV-системы. Качественный разъем типа «тюльпан» имеет надежный (как правило, металлический) корпус со специальной накаткой или формой, облегчающими удобный захват. Контактные поверхности разъема RCA имеют специальное покрытие, исключающее его окисление в процессе эксплуатации, способное ухудшить качество передачи аудиосигнала. Сами разъемы обычно выполняются из бескислородной меди. Даже по внешнему виду коннекторы RCA, изготовленные специализированными компаниями, выгодно отличаются от no-name изделий.
Для монтажа разъемов RCA на кабели обычно используется пайка, выполнение которой требует наличия определенных навыков для получения надежного соединения. В целом от качества RCA-разъема звучание зависит не в меньшей степени, чем от используемого в соединителе кабеля, поэтому к их выбору следует отнестись очень внимательно.
Разъемы RJ (RJ, читается «ар-джей») — стандартизированный физический сетевой интерфейс, включающий описание конструкции обеих частей разъёма («вилки» и «розетки») и схемы их коммутации. Используется для соединения телекоммуникационного оборудования. К таким стандартам относятся RJ11, RJ14, RJ25, RJ45S и другие. Зачастую названия стандартов ошибочно используются для обозначения разъёмов.
С этими стандартами связана путаница. Шестиместный разъём 6P6C, часто применяемый в телефонии, может быть использован стандартами RJ11, RJ12, RJ14 и RJ25. RJ11 предполагает двухжильное соединение, RJ14 — четырёхжильное, а RJ12 и RJ25 используют все шесть жил.
В России термин «RJ45» ошибочно употребляется для именования разъёма 8P8C, который используется для построения ЛВС; в то время, как стандарт RJ45 (точнее, RJ45S) использует разъём 8P4C с ключом, который физически не совместим с разъёмом 8P8C. Ошибочное употребление термина «RJ45» вызвано, вероятно, тем, что стандарт RJ45S не получил широкого применения, а также внешним сходством разъёмов.
Разъем Speakon широко используется в профессиональной аудиотехнике в тех случаях, когда от источника на потребитель необходимо передать значительную мощность (или обеспечить высокий рабочий ток). Названием разъема Speakon было запатентовано компанией Neutrik, которая и являлась его изобретателем. По своей конфигурации разъем Speakon может быть двух, четырех или восьми контактным – выбор конкретного соединителя зависит от варианта его использования, а также типа ответной части (гнезда или штекера).
Коннекторы Speakon предназначены для подключения акустических систем к усилителям (при этом четырехконтактные разъемы удобно использовать с АС, у которых для ВЧ и НЧ секций применяются раздельные усилители), для подачи напряжения от внешних блоков питания. Преимуществами разъемов Speakon в первую очередь является наличие на корпусе специального «ключа», исключающего опасность ошибочного соединения (переполюсовки), а также замок-защелка, благодаря чему штекер не выпадет из гнезда даже если с усилием потянуть за кабель. Также электрическое соединение после стыковки разъема оказывается полностью защищенным от случайного прикосновения, что весьма актуально при коммутации мощных усилителей.
Коннекторы Speakon, предназначенные для монтажа на кабель, могут быть выполнены в виде штекеров или гнезд – выбор конкретного типа соединителя зависит от конфигурации имеющейся системы. Монтаж кабеля в разъеме обычно выполняется «под винт», что упрощает его выполнение при сохранении надежности соединения, а также позволяет при необходимости быстро выполнить перекоммутацию.
Разъемы XLR, представленные в данном разделе, предназначены для крепления на кабель (в отличие от гнезд в специальных корпусах, которые крепятся на панелях аппаратуры). Купить подобный разъем XLR возникает необходимость при изготовлении соответствующих соединителей заказной длины, для домашнего или профессионального использования. Коннектор XLR является стандартным интерфейсом для передачи низкоуровневых аналоговых балансных аудиосигналов, цифрового сигнала с балансной форме AES/EBU. Высокая надежность штекера XLR, кроме того, позволяет использовать его и для реализации других соединений, в частности, подачи низковольтного питания от внешних источников на компоненты в DIY-конструкциях. Значительное преимущество XLR-соединения состоит в наличии в нем сразу трех контактов, порядок соединения которых практически нельзя перепутать, так как на корпусе разъема имеется соответствующий «ключ», определяющий направление его стыковки с гнездом.
Кабельный разъем XLR обычно монтируется с помощью пайки, правильное выполнение которой требует определенных навыков, и при отсутствии соответствующего опыта эту работу лучше доверить профессионалам. Разъемы XLR для монтажа на кабель выпускаются в двух модификациях – в виде штекера (разговорное название «папа» или male) с контактами-штырьками и гнезда XLR (имеет название «мама» или female) с контактными отверстиями. Контактные поверхности качественных XLR-разъемов обычно имеют позолоту или другое покрытие, предотвращающее их окисление. Выбор конкретного разъема зависит от того, к XLR-интерфейсу какого типа (male или female) в дальнейшем планируется подключать кабель.
Каждый, кто занимается установкой в доме телевизионного оборудования, не сможет обойтись без антенных разъемов. Этот вид коннекторов обладает строго определенными техническими параметрами, и при всей схожести с популярными штекерами RCA, разъемы антенные не являются взаимозаменяемыми с ними. В то же время вся видеотехника, рассчитанная на подключение к эфирным или кабельным ТВ-трансляционным линиям, оснащается именно антенными гнездами.
Гнезда и разъемы для антенного кабеля имеют основную характеристику – волновое сопротивление, которое должно составлять 50 Ом. По этой же причине видеокабели, волновое сопротивление которых составляет 75 Ом, нельзя использовать в качестве антенных, и наоборот. По своей конструкции телевизионные разъемы могут быть рассчитаны на подключение к обычному гнезду, или иметь конструкцию типа «мама», с центральным контактом в виде трубочки небольшого диаметра. Второй тип штекеров используется для подключения к транзитным выходным ТВ-гнездам, которыми обычно оснащаются видеоустройства с функцией записи, или просто имеющие встроенный ТВ-тюнер (например, DVD-рекордеры).
Кроме того, подобные разъемы для антенны удобно использовать для изготовления различных удлинителей для телевизионных кабелей. Качественный телевизионный штекер изготавливается из отборных материалов, при этом большое влияние на стабильность его характеристик оказывает диэлектрик. Данный тип разъемов обладает хорошей надежностью и при правильном монтаже, выполнить который не очень сложно, обеспечит долговременный и качественный прием телепрограмм.
Сетевые разъемы являются важнейшим соединителем аудиоаппаратуры, через который на нее поступает электропитание. От них напрямую зависят не только надежность работы техники, но и качество ее звучания. Сетевые разъемы высокого класса от специализированного изготовителя в сочетании с соответствующим кабелем позволит создать соединитель необходимой конфигурации и длины, предназначенный для решения конкретной задачи.
Сетевые разъемы для Hi-Fi аппаратуры можно условно разделить на два основных класса – предназначенных для стыковки с электрической розеткой и самим устройством. Сетевая вилка для используемых в России электроустройств является унифицированной, и на сегодня это практически повсеместно «евростандарт» – с двумя основными круглыми штырьками и отдельной клеммой заземления. В то же время сетевой (аппаратный) штекер для подключения AV-техники должен точно соответствовать типу сетевого (аппаратного) гнезда, которым оснащена конкретная модель. Эти гнезда и штекеры различаются по форме и размеру, и несовместимые типы соединителей скоммутировать не удастся.
При выборе сетевых разъемов необходимо обращать внимание на их допустимую нагрузку, значение которой должно превышать требуемую для подключаемого устройства. Также в данном разделе представлены сетевые розетки и аппаратные гнезда, которые могут пригодится при апгрейде существующих систем электропитания или имеющейся аппаратуры. Как показывает практика, заменой сетевых разъемов и аппаратных гнезд удается дополнительно улучшить звучание аудиотехники, однако при отсутствии соответствующего опыта эту работу лучше доверить профессионалам.
Штыревые разъемы диаметром 4 мм, представляющие собой штекер в диэлектрическом (обычно пластиковом) или металлическом корпусах, аудиофилы обычно называют разъемами типа "банан" по аналогии с исходным англоязычным термином banana. Эти штекеры являются одним из самых популярных соединителей не только в Hi-Fi-аудио, но и вообще в электротехнике. Разъемы типа «банан», появившиеся более 100 лет назад, при всей своей простоте обеспечивают исключительную надежность и долговечность и их практически невозможно вывести из строя.
Для монтажа акустического кабеля в «бананах» могут использоваться разные виды винтовых соединений или простой механический обжим. Пожалуй, наиболее существенным недостатком простейших разъемов типа "банан" для акустических колонок является то, что со временем они могут начать болтаться в гнезде, за счет чего качество электрического соединения снижается. Для предотвращения этого многие изготовители выпускают «бананы» с рассеченным кончиком, зазор в котором при необходимости можно увеличить и тем самым получить более плотное соединение, или в виде трубки. Гораздо лучшим решением является оснащение такого штекера подпружиненными боковыми лепестками, выполненными из того же металла, что и сам «банан». В любом случае для минимизации потерь передаваемого сигнала необходимо следить за чистотой поверхности штекера, время от времени очищая ее от окисла.
Разъемы акустические типа «лопатка»(иногда используется и английское наименование Spade) являются одними из наиболее популярных соединителей для Hi-Fi-техники, уступая в этом отношении только «бананам». Разъем «лопатка» обеспечивает исключительно надежное соединение с гнездом, и, в отличие от упомянутого штыревого разъема, его практически невозможно случайно отстыковать (выдернуть). Однако к выбору разъема типа «лопатка» надо подходить внимательно, и в частности, учитывать соответствие его внутреннего радиуса диаметру штырька гнезда, с которым будет происходить соединение. Если он окажется меньше требуемого, то выполнить подключение будет невозможно, однако и его значительное превышение также нежелательно – соединение может получиться ненадежным. Также необходимо отметить, что коннектор типа «лопатка» подходит не ко всем гнездам – в частности, с ним несовместимы (по крайней мере, в штатном включении) пружинные клеммы, а также некоторые винтовые клеммы с боковыми бортиками, иногда устанавливаемые в AV-ресиверах. Кроме того, для разъемов Spade противопоказаны усилители (как правило, многоканальные) с плотным расположением акустических гнезд.
Качественные разъемы «лопатка» изготавливаются из бескислородной меди и имеют покрытие, защищающее их от окисления. По способу монтажа акустические разъемы типа «лопатка» разделяются на те, в которых оголенный конец кабеля фиксируется методом механического обжима или с помощью разного рода винтовых соединений. Вторые, как правило, дороже, но обеспечивают простую разборку, например, в случае необходимости замены кабеля.
